Wat is stopcontact aansluiten?
Stopcontact aansluiten is het elektrisch verbinden van stroomdraden met een wandcontactdoos volgens vaste kleurcodes en veiligheidsnormen. De bruine draad (L) voert 230 Volt spanning aan vanaf de meterkast. De blauwe draad (N) transporteert stroom terug naar de meterkast voor een gesloten circuit. De geel/groene draad (PE) voorkomt statische elektriciteit en voert stroom af bij kortsluiting of blikseminslag.
Moderne installaties gebruiken VD-draad (vinyldraad) met 2,5 mm² koperen kern omhuld door isolatie. Deze draaddikte ondersteunt 16 Ampère stroomsterkte veilig. Oude installaties van voor 2001 gebruikten groen als fase, rood als nul en grijs als aarde. Een multimeter identificeert de fasedraad door 230 Volt te meten tussen fase en nul/aarde.
De geel/groene aardedraad bevestigt u altijd in de middelste pool van het stopcontact. Blauw en bruin sluiten aan op de buitenste polen waarbij links/rechts geen verschil maakt. Dit kleur-bij-kleur principe geldt voor alle aansluitingen en doorlusverbindingen.
Het correct identificeren van draadkleuren voorkomt gevaarlijke situaties, waarbij de volgende stap het daadwerkelijke aansluitproces betreft met de juiste veiligheidsmaatregelen.
Hoe sluit ik een stopcontact veilig aan?
Een stopcontact aansluiten vereist nauwkeurigheid en strikte naleving van de NEN 1010-veiligheidsnormen om elektrische risico’s te voorkomen. Volg deze professionele stappen voor een veilige installatie.
Stap 1: Stroom uitschakelen en spanningsvrij werken
Schakel alle groepen uit via de hoofdschakelaar bovenaan in de meterkast. Dit zet groep 1 tot en met alle andere groepen tegelijk uit. Controleer vervolgens met een tweefasige spanningstester of de draden daadwerkelijk spanningsloos zijn. Gebruik bij voorkeur geen contactloze spanningstester, want deze kan bij diepliggende draden een vals negatief geven.
Stap 2: Veiligheidsmaatregelen volgens NEN 1010
Werk spanningsvrij door vijf veiligheidsstappen te volgen: uitschakelen, beveiligen tegen herinschakelen, controleren op spanningsloosheid, aarden en kortsluiten (bij hoogspanning), en aangrenzende delen afschermen. Plaats tijdens de werkzaamheden een waarschuwingsbord/lockout tagout op de meterkast en informeer huisgenoten over de tijdelijke stroomonderbreking.
Stap 3: Draden correct strippen
Strip de draden met een kalibreerbare striptang tot een lengte van 0,5 tot 1 cm afhankelijk van de beschrijving. Te kort strippen kan slechte verbindingen en warmteontwikkeling veroorzaken, terwijl te lang strippen kortsluiting of elektrocutie kan geven door blootliggende geleiders. De juiste striplengte staat aangegeven tussen de min- en max-markeringen op het stopcontact.

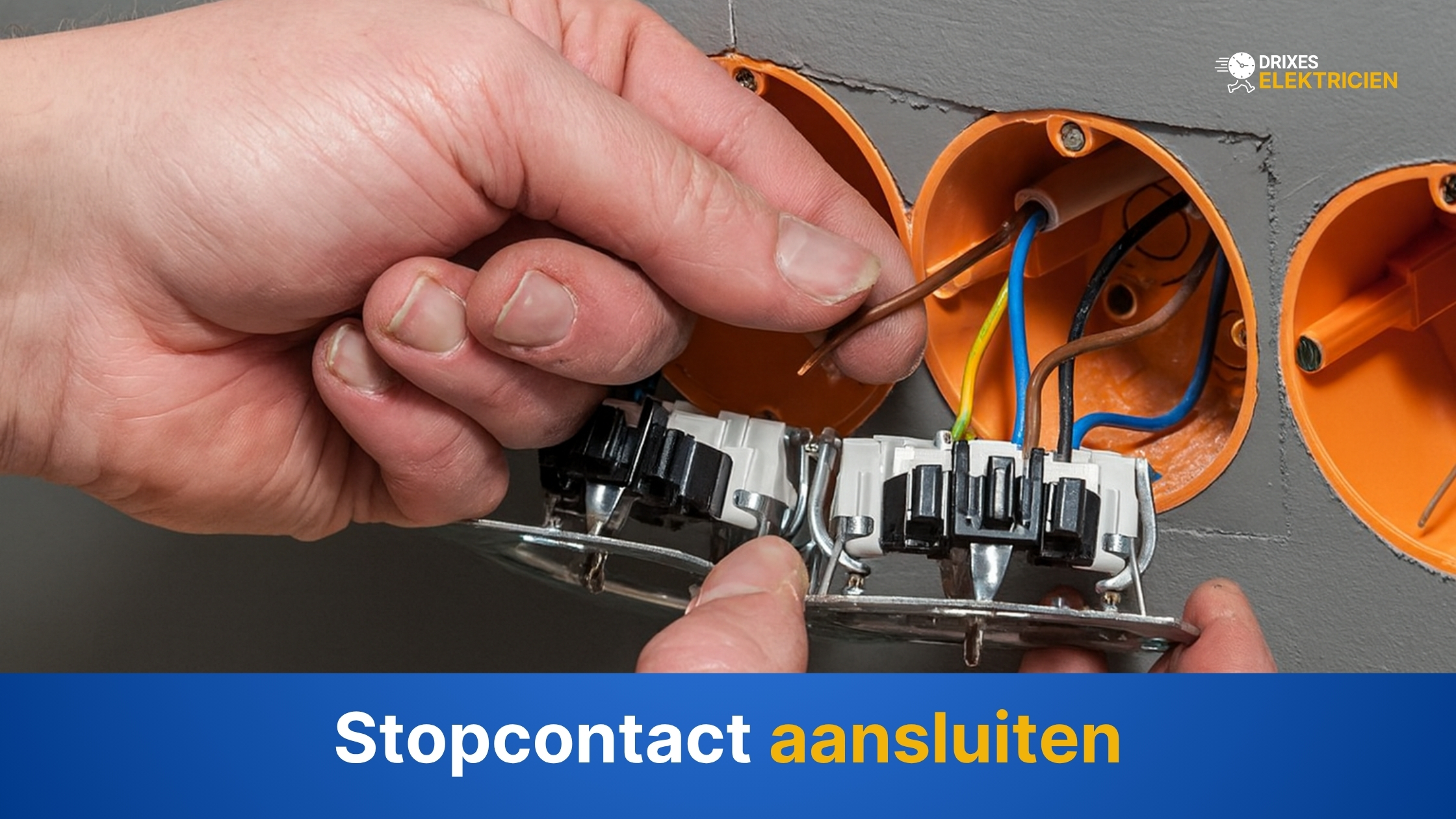

Stap 4: Draden correct aansluiten
Draai de schroefklemmen van het stopcontact los tot de draad er volledig in past. Steek de gestripte draad tot aan de isolatie in de klem en draai de schroef vast met 1,2 Nm koppel afhankelijk van beschrijving. Te los vastzetten geeft slecht contact; te strak draaien beschadigt de koperen kern. Controleer elke draad door er zachtjes aan te trekken.
Stap 5: Stopcontact monteren
Zorg ervoor dat de inbouwdoos exact waterpas zit. Gebruik de stelschroeven in de hoeken om afwijkingen tot 5 mm te corrigeren. Bevestig het stopcontact stevig met de spreidklauwen in de inbouwdoos en plaats de afdekplaat om montageschroeven en eventuele wandbeschadigingen te verbergen.
Stap 6: Werking controleren en testen
Na de montage meet u met een multimeter 230V tussen fase en nul, en tussen fase en aarde, terwijl tussen nul en aarde ideaal 0V moet staan. Controleer de praktische werking met een test lamp of apparaat van maximaal 60W. Sluit af met een visuele inspectie om te controleren of er geen blanke draden zichtbaar zijn.
Met een correct aangesloten enkel stopcontact als basis kunnen meerdere contactpunten via doorlussen worden toegevoegd voor uitgebreidere installaties.
Hoe sluit ik een dubbel stopcontact aan?
Een dubbel stopcontact bevat twee contactpunten in één behuizing met interne doorverbinding. De aanvoerkabel komt binnen op het eerste contactpunt, interne bruggen verbinden automatisch het tweede contactpunt. Deze constructie bespaart 50% installatietijd vergeleken met twee losse enkelvoudige stopcontacten.
De totale belastbaarheid blijft 3680 Watt voor beide contactpunten samen, niet per stuk. Een waterkoker van 2200W en een magnetron van 1500W kunnen niet gelijktijdig op volle kracht werken. De 16A automaat in de meterkast schakelt uit bij overbelasting.
Dubbele stopcontacten gebruiken push-in klemmen of schroefklemmen met dubbele aansluitpunten. Elke pool heeft twee klemposities: één voor aanvoer, één voor eventuele doorlus. De interne verbinding gebeurt via vertinde koperen strips van 4 mm² voor lage weerstand. Schneider Electric's System M gebruikt bijvoorbeeld drukveren die automatisch de juiste klemkracht leveren.
De inbouwdoos voor dubbele stopcontacten meet 71 mm breed in plaats van standaard 60 mm binnenmaat. Deze grotere dozen bieden 40% meer ruimte voor draden. Bij renovatie passen dubbele stopcontacten vaak in twee naast elkaar gefreesde enkele dozen met verwijderd tussenschot. De montage gebruikt een horizontaal afdekraam voor stabiele bevestiging. Een goed overzicht van de afmetingen, bedrading en installatietijd helpt u om het juiste type stopcontact te kiezen en voorbereid te zijn op de installatie.
Meervoudige stopcontacten bieden gebruiksgemak maar de totale capaciteit per groep blijft beperkt, wat doorlussen tot een belangrijke techniek maakt voor het efficiënt verdelen van stopcontacten door de woning.
Hoe doorlus ik stopcontacten?
Doorlussen verbindt maximaal 8 stopcontacten op één 16A groep via doorverbindingen in elk stopcontact. Deze methode bespaart bekabeling en meterkastgroepen. De totale belasting van alle aangesloten apparaten samen mag 3680 Watt niet overschrijden - bij overbelasting schakelt de automaat uit.
Elke aansluitklem accepteert twee draden: één aanvoer vanuit het vorige punt en één doorvoer naar het volgende. Stevige verbindingen voorkomen losse contacten en oververhitting. Een 19mm flexbuis accommodeert maximaal 3×2,5mm² plus 2×1,5mm² draden, een 16mm buis maximaal 2×2,5mm² plus 2×1,5mm². Doorlussen werkt uitstekend voor vaste installaties, maar sommige situaties vragen om zichtbare opbouwmontage.
Wanneer kies ik voor een opbouw stopcontact?
Opbouw stopcontacten installeren is noodzakelijk bij betonnen muren, metalen oppervlakken of tijdelijke installaties. Vochtige ruimtes vereisen minimaal IP44 classificatie tegen spatwater. De opbouwdoos bevestigt met pluggen in steen, keilbouten in beton of zelfborende schroeven in metaal.
Wartels in de opbouwdoos zorgen voor waterdichte kabelinvoer en trekontlasting. De elektrische aansluiting gebeurt identiek: geel/groen in het midden, blauw en bruin aan de buitenkant. Kabels lopen zichtbaar in kabelgoten naar het stopcontact voor eenvoudig onderhoud zonder breekwerk.
Opbouw installaties tonen alle componenten zichtbaar wat inspectie vereenvoudigt, terwijl inbouw installaties een strakker uiterlijk bieden maar aansluitschema's vereisen voor het traceren van verborgen bekabeling.
Hoe lees ik een stopcontact aansluitschema?
Aansluitschema's gebruiken internationale symbolen: L (Line) voor fase, N (Neutral) voor nul, PE (Protective Earth) voor aarde. Een stopcontact verschijnt als halve cirkel met twee verticale streepjes. Doorlusverbindingen worden weergegeven als lijnen tussen stopcontactsymbolen, waarbij 3×2,5 mm² drie draden van 2,5 mm² doorsnede aanduidt.
Merkspecifieke verschillen betreffen montagemethoden, niet aansluitprincipes. Schneider's QuickFlex systeem monteert in 3 draaibewegingen zonder schroeven, terwijl Kopp, Gira en Busch-Jaeger traditionele schroefklemmen gebruiken. Bij schakelaar-stopcontact combinaties loopt de fasedraad eerst naar de schakelaar voor onafhankelijke bediening.
Elektrische schema's vormen de blauwdruk voor veilige installaties, maar complexe uitbreidingen of onzekerheid over uitvoering maken professionele hulp noodzakelijk voor gegarandeerde veiligheid en normconformiteit.
Wanneer moet ik een elektricien inschakelen?
Een erkende elektricien is wettelijk verplicht voor nieuwe groepen aanleggen, meterkastwijzigingen en NEN 1010-keuringen. Grote renovaties vereisen herkeuring door gecertificeerde inspecteurs. Doe-het-zelf blijft beperkt tot vervangen van bestaande stopcontacten en klein onderhoud zoals vastzetten van losse contacten.
Stopcontact plaatsing kost €50-115 afhankelijk van type: inbouw €50-80, opbouw €120-150, USB-stopcontacten €130-160. Elektricien uurtarieven variëren van €35-45 voor ZZP'ers tot €45-70 voor gevestigde bedrijven. Spoedklussen kosten €90-110 per uur. Voorrijkosten bedragen €0,20-0,35 per kilometer.
Hoe kan ik mijn elektrische installatie veilig uitbreiden?
Doorlussen vanaf bestaande stopcontacten werkt wanneer de groep voldoende capaciteit heeft. Bij overbelasting moet een elektricien een extra groep aanleggen met nieuwe automaten en aardlekbeveiliging. Het stopcontact verplaatsen over korte afstand gebruikt verlengde bekabeling, grotere afstanden vereisen nieuwe leidingen.
Wanneer vervang ik oude stopcontacten?
Stopcontacten zonder randaarde uit de jaren '60-'70 vormen veiligheidsrisico's voor moderne apparaten. Verkleuring rond contactpunten signaleert oververhitting door slechte verbindingen. Stopcontact vervangen verbetert veiligheid en voorkomt compatibiliteitsproblemen met moderne stekkers.
Stopcontact bedrading ouder dan 40 jaar heeft brosse isolatie die brandgevaar vormt. Moderne installaties gebruiken mantelbuis met gecodeerde draden voor veilige identificatie. Een aardlekschakelaar aansluiten detecteert lekstromen vanaf 30mA en schakelt binnen 0,2 seconden uit - verplicht in vochtige ruimtes zoals badkamer en keuken.
