Wat is stopcontact bedrading?
Stopcontact bedrading is het systeem van elektrische geleiders dat stroom transporteert van de groepenkast naar wandcontactdozen voor het aansluiten van elektrische apparaten. De bedrading bestaat uit geïsoleerde koperen geleiders met gestandaardiseerde kleuren die specifieke functies vervullen binnen het 230V wisselstroomsysteem dat in Nederland gebruikt wordt.
Welke kleuren draden zitten in een stopcontact?
Bruine draad (L) functioneert als fasedraad en transporteert de 230 volt wisselspanning vanaf de groepenkast naar het stopcontact. Deze draad staat continu onder spanning wanneer de groep ingeschakeld is en wordt aangesloten op de L-klem van het stopcontact, meestal rechts gepositioneerd.
Blauwe draad (N) dient als nuldraad en voert de stroom terug naar de groepenkast waarna de stroom richting de transformator van het energiebedrijf kan terug geleiden. De nuldraad kan bij defecten of verkeerde aansluitingen gevaarlijk worden en wordt bevestigd aan de N-klem, traditioneel links op het stopcontact.
Geel/groene draad (PE) vervult de functie van aardedraad (Protective Earth) en staat in directe verbinding met de aardingsinstallatie. Bij isolatiefouten voert deze draad de foutspanning af naar de aarde, waardoor de aardlekschakelaar binnen 0,4 seconde uitschakelt.
Oude installaties van voor 1970 hanteren afwijkende kleurcodes: rood voor fase, zwart voor nul en grijs voor aarde. Deze verouderde bedrading komt voor in 23% van de Nederlandse woningen volgens Techniek Nederland (2024).
Zwarte draad (T) verschijnt bij stopcontacten met geïntegreerde schakelaar als schakeldraad tussen schakelaar en stopcontact. Bij geschakelde stopcontacten of combinatieschakelaars.
Wat is het verschil tussen 1,5mm² en 2,5mm² stopcontact bedrading?
2,5 mm² draaddikte is norm verplicht voor alle stopcontactgroepen volgens NEN 1010 artikel 4.2.3. Deze doorsnede transporteert veilig 20 ampère bij installatieautomaten, overeenkomend met 4.600 watt maximaal vermogen. De koperdoorsnede heeft een weerstand van 7,41 Ohm per kilometer.
1,5 mm² draad mag uitsluitend voor verlichtingsgroepen met maximaal 10 ampère (2.300 watt). De weerstand bedraagt 12,1 Ohm per kilometer en bij 16 ampère belasting bereikt de draad binnen 45 minuten een kerntemperatuur van 70°C - ruim boven de toegestane 60°C.
Te dunne bedrading veroorzaakt een aanzienlijk deel van alle woningbranden. De elektrische oorsprong van woningbranden is nederland breed over alle branden 3% volgens brandweerstatistieken. Volgens modern building alliance en Nibra zijn ongeveer 1.8% van de elektrische branden veroorzaakt door bedrading, bekabeling en foutieve installaties.

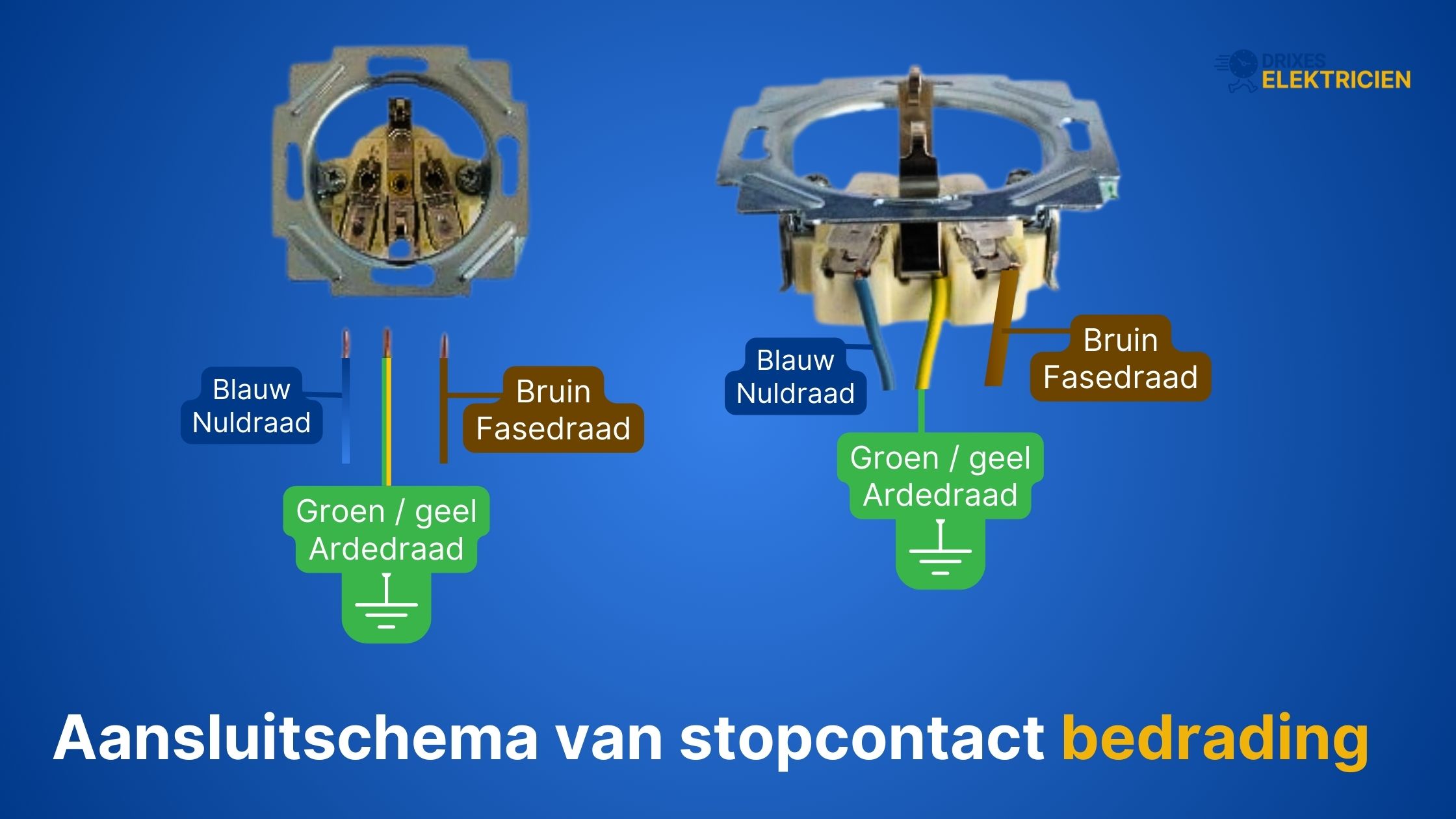

Hoe ziet het aansluitschema van een stopcontact bedrading eruit?
Het aansluitschema toont drie aansluitpunten in specifieke configuratie. Fase (bruin) → L-klem rechts, Nul (blauw) → N-klem links, Aarde (geel/groen) → middelste pool met aardsymbool (⏚). De aardingspool steekt verder uit voor eerste contact bij insteken.
Bij doorlusverbindingen bevat elke pool dubbele aansluitklemmen voor twee draden per aansluiting. De kleurvolgorde blijft gehandhaafd: bruin naar bruin, blauw naar blauw, geel/groen naar geel/groen.
Deze gestandaardiseerde configuratie vormt de basis voor een veilige installatie. Een correcte draadaansluiting is daarbij cruciaal voor het functioneren van beveiligingen zoals aardlekschakelaars.
Hoe sluit ik de bedrading van een stopcontact veilig aan?
Een stopcontact bedrading veilig aansluiten begint met correcte bedrading volgens kleurcodes en klemposities. Alleen met juiste draadaansluiting functioneert het stopcontact veilig en conform de geldende veiligheidsnormen
Moet de stroom uit bij het aansluiten van stopcontact bedrading?
Ja, het uitschakelen van de stroom is absoluut verplicht bij het aansluiten van stopcontact bedrading. De hoofdschakelaar of groepsautomaat moet volledig uitgeschakeld worden - 230 volt netspanning is binnen 0,2 seconde dodelijk bij passage door het hart.
Spanningscontrole met tweefasige spanningszoeker of multimeter is de tweede verplichte stap. Test tussen alle draden onderling én tegen aarde, omdat de nuldraad bij defecten ook spanning kan voeren.
Een waarschuwingsbord "Niet inschakelen - werk in uitvoering" bij de groepenkast voorkomt herinschakeling door derden. Het menselijk lichaam heeft bij 230 volt een weerstand van 1.000 -10.000 ohm, resulterend in 230 tot 23 milliampère - 10 tot 1× de dodelijke grens.
Welke draden waar aansluiten op stopcontact?
Stap 1: Draden voorbereiden - Strip draden 8-10 millimeter met gekalibreerde striptang. Draden steken 5-10 centimeter uit inbouwdoos.
Stap 2: Aarde eerst - Geel/groene draad in middelste pool volgens veiligheidsprotocol. Draai rechtsom met 1,2 Nm aandraaimoment.
Stap 3: Fase aansluiten - Bruine draad in L-klem (rechts). Blanke draad volledig in klem, geen koper zichtbaar.
Stap 4: Nul bevestigen - Blauwe draad in N-klem (links). Controleer alle draden stevig bevestigd zonder mechanische spanning.
Hoe test ik of mijn stopcontact bedrading correct is aangesloten?
Multimeter op AC 230V instellen voor systematische controle van de stopcontact bedrading. Fase-nul moet 230V geven (216-253V tolerantie volgens EN 50160). Fase-aarde eveneens 230V verifieert intacte aardverbinding. Nul-aarde moet 0V aangeven (maximaal 2V) - hogere spanning wijst op zwevende nul of verwisselde draden.
Professionele stopcontacttesters voeren drie metingen simultaan uit via LED-indicatoren. Geavanceerde modellen testen de aardlekschakelaar met 30mA foutstroom - uitschakeling binnen 40 milliseconden vereist.
Deze metingen garanderen zowel elektrische veiligheid als correcte bekabeling, essentieel voordat doorlusverbindingen gemaakt worden.
Hoeveel stopcontacten mag ik doorlussen?
NEN 1010 specificeert maximaal 8 enkelvoudige of meervoudige contactdozen per 16A eindgroep. Dit omvat alle aansluitpunten - dubbel stopcontact telt als één, maar lichtpunten tellen volledig mee.
Een 16A groep levert 3.680 watt waarbij 80% continue belasting (2.944W) als veiligheidsmarge geldt. Moderne apparaten zoals waterkokers (2.200W) en stofzuigers (1.800W) overschrijden deze limiet snel.
Wat is de juiste manier van stopcontact doorlussen?
Het eerste stopcontact ontvangt voeding via drie draden van 2,5 mm² rechtstreeks vanuit de groepenkast. Voor de doorlusverbinding naar het volgende stopcontact gebruikt u drie nieuwe draden van identieke doorsnede.
Beide stopcontacten delen dezelfde klemmen: twee bruine draden in de L-klem, twee blauwe draden in de N-klem en twee geel/groene draden in de aardklem. Kleurconsistentie is hierbij absoluut verplicht—elke bruine draad sluit uitsluitend aan op een bruine draad, hetzelfde geldt voor de andere kleuren.
Strip elke draad 8 tot 10 millimeter en draai het blanke koper rechtsom in de klem. Moderne stopcontacten zijn ontworpen om twee draden van 2,5 mm² per klem te accommoderen.
Laat de bedrading het kortste pad volgen en respecteer een minimale buigradius van 7,5 millimeter (gelijk aan 3 keer de draaddiameter). Documenteer alle verbindingen nauwkeurig in een installatieschema met vermelding van draadlengtes en de berekende spanningsval.
Wanneer mag ik niet stopcontacten doorlussen?
Verschillende groepen nooit doorlussen - elke groep blijft gescheiden van groepenkast tot eindpunt. Keukenapparatuur boven 2.000W vereist dedicated aansluitingen zonder doorlusverbindingen vanwege inschakelstromen tot 5× nominaal vermogen.
Kabellengtes boven 20 meter van 1.5mm2 maken doorlussen problematisch - bij 25 meter en 16A ontstaat 9,3V (4,1%) spanningsval, ruim boven toegestane 3% (6,9V).
Verschillende draaddiktes binnen één stroomketen zijn categorisch verboden mits, die niet is bedoeld voor schakelingen. De dunnere draad functioneert als onbedoelde smeltveiligheid met brandgevaar.
Speciale installaties vereisen andere aansluitwijzen dan standaard doorlussen. Dit geldt bijvoorbeeld voor vocht- en spatwaterdichte uitvoeringen.
Welke speciale stopcontact installaties en bedrading zijn er?
Er zijn verschillende speciale toepassingen waarvoor aangepaste aansluitingen en bedrading nodig zijn. Denk aan geaarde stopcontacten, buitenstopcontacten met IP-bescherming en krachtstroomaansluitingen zoals Perilex of mennekes, waarbij correcte bekabeling en installatie cruciaal zijn voor veiligheid en werking.
Hoe sluit ik een geaard stopcontact aan?
Geaard stopcontact is wettelijke standaard gehandhaafd via de BBL voor nieuwe installaties, beschreven in NEN 1010:2020.
Aardedraad verbindt met centrale aardingspool - de dikke pen die verder uitsteekt. Deze mechanische voorsprong garandeert eerste contact bij insteken, laatste bij uittrekken.
Aardingsketen loopt via groepenkast naar hoofdaardrail en aardingsinstallatie (elektroden minimaal 2,5m diep). Totale aardingsweerstand: onder 166 Ohm (TT-systeem) of 30 Ohm (TN-systeem).
Oude stopcontacten zonder aarding vormen acuut risico - metalen apparaten kunnen onder spanning komen bij isolatiefouten. Combinatie geaard stopcontact + 30mA aardlek biedt optimale bescherming met uitschakeling binnen 40 milliseconden.
Hoe installeer ik een buitenstopcontact bedrading?
Volgens NEN 1010 is minimaal IP44-bescherming vereist voor buitenstopcontacten bedading om spatwater en stof te weren. Voor intensiever of professioneel gebruik wordt IP55 aanbevolen vanwege de extra bescherming tegen stof en krachtige waterstralen.
Een aparte groep met een specifieke 30mA aardlekschakelaar type A voorkomt dat storingen in de tuin de elektriciteit in het hele huis uitschakelen.
Gebruik altijd speciale buitenkabel (YMvK-as 3×2,5 mm²) met een aardscherm als bescherming voor elektrocutie door graafschades. Grondkabels moeten op een diepte van 60 centimeter worden gelegd om vorst- en graafschade te voorkomen.
Kies voor een vergrendelbaar model met transparante klapdeksel IP44. Een investering van €45 tot €80 voorkomt vroegtijdige vervanging door corrosie en verhoogt de veiligheid aanzienlijk.
Wat is een Perilex stopcontact bedrading?
Een Perilex stopcontact bedrading is een 5-polige aansluiting die wordt gebruikt voor apparaten met 3-fasespanning of 2 onafhankelijk kookzones. De vijf polen bestaan uit drie fases (L1, L2, L3), nul (N) en aarde (PE). Elke fase levert 230V met een faseverschuiving van 120°, goed voor een totaal vermogen tot 11 kW bij 16A. Bij 1 fase gesplitst of 2 fase aansluitingsmogelijkheden is bruin/fase en blauw/nul en ook zwart/fase en grijs/nul. Groen/geel blijft altijd aarde.
Typische toepassingen zijn elektrisch fornuizen (7-11 kW), inductiekookplaten, sauna’s (6-9 kW), warmtepompen en EV-snelladers. Voor deze installaties is een 5-aderige kabel vereist met een minimale draaddikte van 2,5 mm² (16A) of 6 mm² (32A).
De kleurcodering volgt vaste normen: bruin, zwart en grijs voor de fases, blauw voor de nul en geel/groen voor de aarde. De spanning tussen de fases bedraagt 400V (√3 × 230V), terwijl de spanning tussen fase en nul 230V is.
De installatie van een Perilex stopcontact mag uitsluitend worden uitgevoerd door een erkend elektricien. Dit komt door de complexiteit van 3-fasesystemen, de berekening van de juiste kabeldikte, het gebruik van een automaat met B-karakteristiek en de noodzakelijke isolatiemetingen. Reken op meerkosten van €150 tot €250 voor professionele installatie—een investering die cruciaal is gezien de risico’s van werken met 400V spanning.
Wanneer moet ik een elektricien inschakelen voor stopcontact bedrading?
Complexe of uitgebreide stopcontact bedrading vraagt om vakkennis en gespecialiseerde meetapparatuur. Een erkend elektricien garandeert een veilige installatie die voldoet aan alle technische en wettelijke eisen.
Welke stopcontact werkzaamheden mag ik zelf doen?
1-op-1 vervangen bestaand stopcontact valt onder toegestaan onderhoud. Identieke specificaties vereist, bestaande bedrading ongewijzigd, installatie spanningsloos maken verplicht.
Extra stopcontact via doorlussen toegestaan mits totaal onder 8 stuks blijft. Gebruik 2,5mm² draad identiek aan bestaande, handhaaf kleurcodering strikt.
Wat controleert een elektricien bij stopcontact bedrading?
Draaddikte/groepsbelasting - verificatie 2,5mm² via weerstandsmeting complete groep. Weerstand boven 0,5 Ohm per verbinding vereist correctie.
Aardlekschakelaar test - mechanisch en elektronisch bij 15/30/150mA. Uitschakeling tussen 15-30mA binnen 40 milliseconden verplicht.
Isolatieweerstand - megger-meting bij 500V tussen alle geleiders. Minimum 1 MegaOhm (NEN 1010), praktijk 2 MegaOhm. Lagere waarden duiden op vocht/beschadiging.
Spanningsval - maximaal 3% (6,9V) bij vollast toegestaan. NEN 1010 conformiteitsverklaring documenteert alle meetwaarden, geldig 10 jaar bij ongewijzigde installatie.
Hoeveel kost stopcontact bedrading aansluiten door elektricien?
Enkel stopcontact vervangen: €50-80 inclusief materiaal/arbeid. Kwaliteitsstopcontact (Busch-Jaeger/Jung), functietest, spoed +50-100%.
Extra stopcontact doorlussen: €75-125 afhankelijk kabellengte. Includeert 2,5mm² draad, inbouwdoos, 45 minuten arbeid.
Nieuwe groep 4 stopcontacten: €350-500 compleet. Automaat (€25), draad 20-30m (€60), dozen/stopcontacten (€80), materiaal (€40), 3-4 uur arbeid.
Perilex fornuis: €150-250. 3-polige automaat, 5-aderige kabel, fasevolgorde controle.
Lees onze informatie over stopcontact aansluiten voor het goed en veilig aansluiten van stroomdraden op stopcontacten met de wandcontactdoos volgens kleurcodes en veiligheidsnormen.
Welke garantie geeft een elektricien op stopcontacten?
De meeste elektriciens geven de volgende garanties op stopcontact bedrading.
- 2 jaar wettelijke garantie arbeid - alle installatiefouten kosteloos hersteld. Aansprakelijkheid gevolgschade via bedrijfsverzekering.
- 5-10 jaar materiaalgarantie A-merken (Schneider/ABB/Hager). KEMA-KEUR certificering standaard.
- Installatierapport documenteert werkzaamheden, materialen, meetwaarden. Origineel voor klant, kopie bedrijfsarchief.
- 24/7 storingsdienst - uitruk binnen 60-90 minuten bij acute problemen. Onder garantie indien gerelateerd aan uitgevoerd werk.
Krijg ik een keuringsrapport na stopcontact bedrading installatie?
Ja, er wordt een keuringsrapport geleverd na stopcontact bedrading voor de keten die is aangepast. Als de klant een bredere keuring wil, is dat meerwerk.
Een installatieverklaring conform NEN 1010:2020 specificeert onder andere draaddiktes, isolatieweerstanden, aardlekschakeltijden en spanningswaarden. Dit rapport is verplicht bij nieuwe installaties of substantiële wijzigingen.
Het keuringsrapport is essentieel voor hypotheken, verzekeraars en gemeentelijke goedkeuringen. Zonder geldig rapport kunnen verzekeraars een schade-uitkering bij elektrische problemen weigeren. De verklaring blijft 10 jaar geldig zolang de installatie ongewijzigd blijft.
Alle meetwaarden en schema’s worden digitaal vastgelegd via tablet-applicaties en veilig gearchiveerd in een online portal. Herinspectie iedere vijf jaar helpt om slijtage en degradatie vroegtijdig te signaleren en te verhelpen.
